Nyomástartó és Vákuum rendszerek


Nyomástartó rendszerek vizsgálata
Az UL101 képes felfedezni a szivárgást a sűrített levegő-, gázrendszerekben függetlenül a gáz típusától és a nyomáskülönbségek alacsony voltától. Az UL101 rendkívüli érzékenysége, szelektivitása, és jel/zaj viszonya segít abban, hogy a legszélsőségesebb körülmények között is megtaláljuk a szivárgást. Fontos, hogy az UL101 érzékenységét magas értékre állítva kezdődjön a mérés. A koncentrátor, vagy az akusztikus csatlakozó használatával védekezhetünk a környező ultrahangok ellen és irányíthatjuk a műszert a mérni kívánt felületre. Amikor egy rutin vizsgálatot tartunk, a kompresszornál kezdjük, és kifelé haladjunk a gáz vonalában. Ha egy szivárgási helyet találunk, csökkenteni kell az UL101 érzékenységét, és közelebb kell kerülni a forráshoz. A szivárgást pontosan be lehet határolni és egy alkalmas időben megjavítani. Ezt követően a műszer segítségével a javítások pontosságát és a szivárgás megszűnését is ellenőrizhetjük.



Alkalmazható: csövek, tömlők, illesztések, földalatti csövek, gőzcsappantyúk és gőzvezetékek, hőcserélőcsövek, légtelenítők vizsgálatára, valamint tartályfedelek tömítéseinek vizsgálatára, belső szivárgások detektálására. Pneumatikus és hidraulikus rendszerek szivárgásellenőrzésére kiválóan alkalmas.

Videók:



Vákuum rendszerek

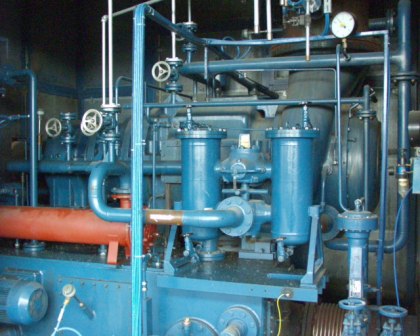

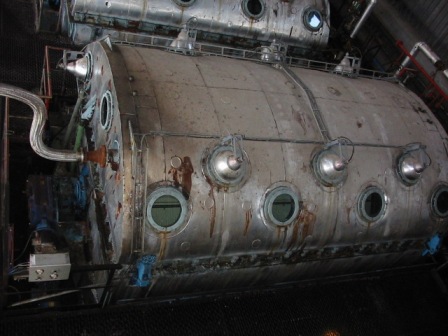

Mint bármilyen levegő, vagy gáz rendszernél, a CTRL UL101 vákuumban is képes felismerni a szivárgásokat, a gáz típusától függetlenül. Nagy érzékenysége és a kitűnő jel/zaj viszonya segít abban, hogy kiszűrhetővé váljanak a szivárgások, még zajos környezetben is. A szivárgások sok esetben akár már 12 mbar nyomáskülönbségnél is kimutathatók. Továbbá alkalmas az ultrahang jelek reprodukálására, így könnyen kezelhető, és a vákuum szivárgás jele pont úgy hallatszik, mint a légszivárgás. A mérés megkezdésénél az UL101-es érzékenységét a legmagasabb fokozatra kell állítani a potenciométerrel. Használjon jelerősítő készletet (koncentrátort) vagy akusztikai kiegészítőket, ami védelmet nyújt a környező zajokkal szemben, és közvetlen hozzáférést biztosítson a mérendő területhez. A vákuumszivárgások nem nagy intenzitásúak és nagyon kis erősségű ultrahangot bocsátanak ki. Ez gyakran szükségesé teszi azt, hogy a vákuum rendszert csak néhány láb távolságról vizsgáljuk. A PowerBeam 300 segítségével az ultrahang közel 300 láb távolságból mérhető. Ha a vizsgálati hely több mint 3-4 láb (kb. 1 m) távolságra van, tanácsos a PowerBeam 300 használata a vákuum szivárgások detektálásához. A rutin vizsgálatot a szivattyúnál kell kezdeni, és távolodni kell tőle a levegő-, gázvezetékek mentén. Ha egy szivárgás, azonosításra kerül, le kell venni az UL101 érzékenységét, és közelíteni kell a forráshoz. A szivárgás helye pontosan meghatározható, majd a megfelelő időpontban kijavítható. Ezt követően az UL101 használható a javítás minősítésére is, annak ellenőrzésére, hogy valóban megszűnt-e a szivárgás.

Videók:
